Installation Manual Audi TT Coupe (8J)

Diese Anleitung zeigt den Einbau einer FISCON Freisprecheinrichtung in einen Audi TT Coupe.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Arbeitsschritte in Kürze:

1. Radio herausziehen
2. Verkleidung unter dem Lenkrad entfernen
3. Verkleidung A-Säule entfernen
4. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
5. Funktionstest, evtl. Codierung vornehmen lassen
6. Zusammenbau

Einbauaufwand: 30 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration

(Abbilding ähnlich)
Stecken Sie vier Entriegelungshaken in die dafür vorgesehenen Schlitze und ziehen Sie das Radio aus dem Schacht. Drücken Sie anschließend seitlich auf die Verriegelungen um die Haken wieder zu entfernen.

(Abbilding ähnlich)

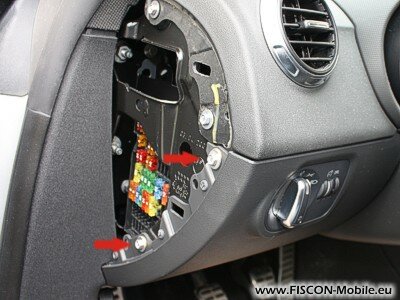

Clipsen Sie z.B. mit einem Keil den Deckel des Sicherungskastens ab.

Entfernen Sie die beiden Schraube um die Fußraumverkleidung zu lösen.

(Abbilding ähnlich)
Entfernen Sie auch diese Schraube im Fußraum links.

(Abbilding ähnlich)
Entfernen Sie auch diese Schraube im Fußraum rechts.

(Abbilding ähnlich)
Die Fußraumverkleidung lässt sich nun abnehmen. Ziehen Sie dazu die Oberkante der Verkleidung zu sich hin um sie aus der Steckverbindung zu lösen. Gehen Sie auf der Seite rechts vom Lenkrad genauso vor. Die gesamte Verkleidung können Sie nun lose auf den Fußraum absenken.

Stecken Sie einen Keil unter die Oberkante der A-Säulenverkleidung und ziehen Sie die Verkleidung nach unten um die Halter zu entriegeln. Lösen Sie alle vier Halter zunächst ohne das Teil abzunehmen.

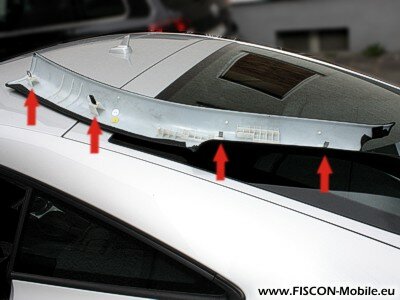

Die Verkleidung hat vier Halter. Der schwarze Halter hat eine doppelte Raststellung. Die silbernen Halter können einfach weggeschnappt werden.

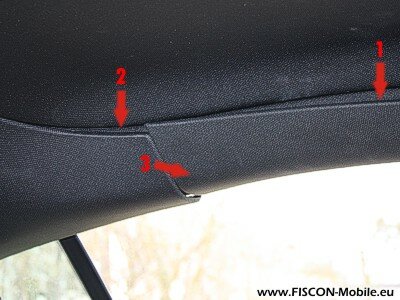

Lösen Sie zuerst wie bereits beschrieben die vorderen Halter der vorderen Verkleidung damit die diese nur lose in ihrer Position hängt (1). Ziehen Sie anschließend die hintere Säulenverkleidung ein Stück nach unten damit sich ein Halter löst. Die vordere Verkleidung unterlappt die hintere Verkleidung. Biegen Sie die vordere Verkleidung etwas nach vorne und verwinden Sie sie dabei etwas um sie unter der hinteren Verkleidung hervor zu ziehen. Die hintere Verkleidung muss nicht abgenommen werden.

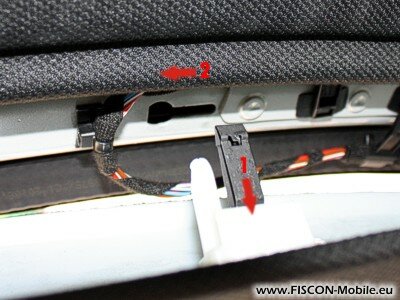

Blicken Sie unter die vordere Verkleidung um den schwarzen Halter mit doppelter Raststellung zu identifizieren. Dieser verhakt sich zunächst mit dem Dachholm im Langloch. Schieben Sie nun die Verkleidung etwas nach hinten um den Halter aus dem breiter werdenden Loch herausnehmen zu können. Die A-Säulenverkleidung kann nun komplett entnommen werden.

Stecken Sie einen Keil seites der Scheibe unter die Leuchte und entnehmen Sie diese.

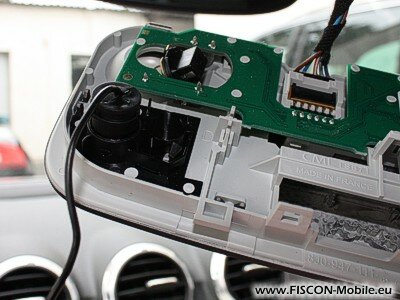

Stecken Sie das passgenaue FISCON Mikrofon in den vorgesehenen Einbauplatz. Wenn Sie diesen Einbauplatz bevorzugen achten Sie darauf beim Kauf das Mikrofon für den runden Audi Einbauplatz zu bestellen.

Führen Sie ein Zugband von rechts nach links unter dem Dachhimmel durch und ziehen Sie damit das Mikrofonkabel nach. Ist kein Zugband vorhanden kann das Kabel auch seitens der Scheibe unter den Dachhimmel gesteckt werden.

(Abbilding ähnlich)
Dieses Foto zeigt eine alternative Einbauposition des Mikrofons. Verbinden Sie unabhängig von der Position des Mikrofons das Kabel mit haltbarem Klebeband oder mit Kabelbindern mit dem fahrzeugseitigen Kabelbaum. Achten Sie darauf dass das das Kabel bis zum unteren Ende der A-Säule ständig gut mit dem Kabelbaum verbunden ist. Ein Abstand von ca. 10cm ist hierfür geeignet.

Entfernen Sie den Quadlock Stecker des Radios und stecken Sie den FISCON Plug&Play Kabelsatz zwischen Radio und Fahrzeugkabelbaum. Ziehen Sie das Kabel mit dem zum FISCON Interface gehörigen Stecker vom Radioschacht in den Bereich unter dem Lenkrad. Verbinden Sie dort das Mikrofonkabel.

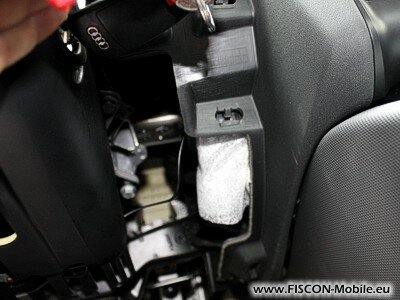

Positionieren Sie das FISCON Interface rechts unten dem Lenkrad. Schützen Sie das Interface gegen Klappern.

Funktionstest und Codierung

Verbinden Sie nun Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung. Sollte nach dem Verbinden des Telefons die Bedienung am Navigationssystem oder über das Lenkrad nicht möglich sein ist eine Codierung notwendig. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung.

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist. Falls man Sie nicht versteht prüfen Sie den korrekten Sitz des Steckers vom Mikrofon.

Zusammenbau

Prüfen Sie ob sich alle Halteklammern in der korrekten Position befinden.

Bringen Sie sie unten in Ihre Position und vergleichen Sie mit der Beifahrerseite ob die Verkleidung am unteren Ende korrekt sitzt. Anders als bei Ausbau ist es nicht notwendig die schwarze Klammer durch Verschieben einzuhaken.

Blicken Sie von oben bzw. von der Seite hinter die Verkleidung und prüfen Sie ob die Position der drei Klammern mit den Schlitzen am Fahrzeug übereinstimmt. Ist eine korrekte Position gefunden schlagen Sie mit der Faust auf die Positionen der Klammern um diese einzurasten. Heben Sie anschließend die Gummilippe über die Verkleidung.

(Abbildung ähnlich)
Stecken Sie die Fußraumverkleidung unten links in den Halter bei der Fußstütze. Klappen Sie die Verkleidung anschließend noch oben und rasten Sie diese durch einen Druck auf die Oberkante ein. Drehen Sie die Schrauben herein.

Bauen Sie die Teile im Übrigen in umgekehrter Reihenfolge wieder zusammen.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
